Genitreerde Cilinders
Wij bieden een breed scala aan genitreerde cilinders.
Geharde cilinders
Voor kleine diameters bieden wij een breed scala aan geharde cilinders aan.
Bimetaal Cilinders
Onze bimetaalcilinders zijn de hoogste kwaliteit van onze oplossingen en worden vaak standaard ingezet.
Het voordeel van onze bimetaallegeringen

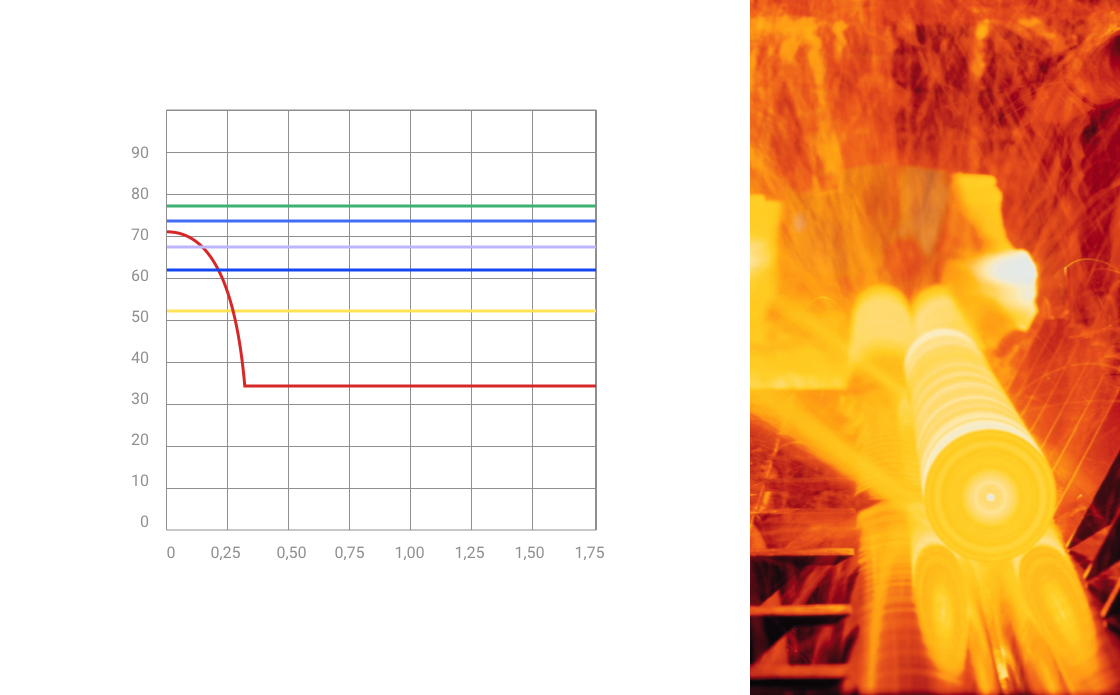

Het voordeel van onze bimetaallegeringen is de hoge en gelijkmatige hardheid over de gehele laagdikte, die varieert van 1,5 tot 2 mm dikte. De verlenging van de levensduur van de bimetaal cilinder ten opzichte van een genitreerde cilinder kan meer dan als 12 maal bedragen. Verder is de prijs-kwaliteit- levensduurverhouding zeer gunstig voor de bimetaalcilinder.
Wij hebben vijf verschillende legeringsoplossingen die in de onderstaande tabel zijn opgenomen. Wij hebben de verschillende legeringen gekwalificeerd volgens slijtvastheid en/of corrosiebestendigheid om een snelle selectie mogelijk te maken.
Het voordeel van onze genitreerde en geharde cilinders
De nitreercilinder en verkrijgt zijn slijtvastheid door een dunne harde toplaag van 0.3-0.4 mm die door middel van een gasbeghanedling wordt aangebracht en die voor standaard polymeren zonder vulstoffen toereikend is met een goede levensduur prijs verhouding.
Voor specifieke gevallen met kleine diameters kunnen ook nog geharde materialen worden ingezet
-
DIN kode
Materiaal
Soort materiaal
Behandeling
Hardness
Abrasieve weerstand
(x goed) to (xxxxx uitstekend)Corrosieve weerstand
(x goed) to (xxxxx uitstekend) -
1.850941CrAIMo7NitreerstaalNitreren>850 HV1++
-
1.851931CrMoV9NitreerstaalNitreren>700 HV1++
-
1.855034CrAINi7NitreerstaalNitreren>850 HV1++
-
1.2379X155CrVMo121HardingsstaalDoorharden59 - 63 HRC+++++
-
-KPM1Hardingsstaal PMDoorharden58 - 63 HRC++++++++
-
-KPM2Hardingsstaal PMDoorharden55 - 60 HRC+++++++++
-
Din standard1.8509
-
Material41CrAIMo7
-
Type steelNitreerstaal
-
TreatmentNitreren
-
Hardness>850 HV1
-
Abrasion resistance+
-
Corrosion resistance+
-
Din standard1.8519
-
Material31CrMoV9
-
Type steelNitreerstaal
-
TreatmentNitreren
-
Hardness>700 HV1
-
Abrasion resistance+
-
Corrosion resistance+
-
Din standard1.8550
-
Material34CrAINi7
-
Type steelNitreerstaal
-
TreatmentNitreren
-
Hardness>850 HV1
-
Abrasion resistance+
-
Corrosion resistance+
-
Din standard1.2379
-
MaterialX155CrVMo121
-
Type steelHardingsstaal
-
TreatmentDoorharden
-
Hardness59 - 63 HRC
-
Abrasion resistance+++
-
Corrosion resistance++
Bimetaal legeringen tabel
Wij hebben de kwaliteit van de verschillende legeringen ingedeeld volgens slijtvastheid en corrosiebestendigheid om een snelle selectie mogelijk te maken. KB100/109 zijn legeringen voor algemeen gebruik en KB300/350 zijn legeringen voor toepassingen met zware slijtage. Zie ook onze materiaalselector.
-
Type
Legering
Legerings componenten
Hardheid HRC
(a) Matrix hardheid, tungsten carbides in de matrix zijn harder dan 89 Hrc.Abrasieve weerstand
(x goed) to (xxxxx uitstekend)Corrosieve weerstand
(x goed) to (xxxxx uitstekend) -
KB 100FeNi - C - B58 - 65+++ -
KB 109Fe - CrNi - Mo - Cu - C - B64 - 69++++++ -
KB 200Ni - CoCr - Mo - B48 - 56++++++ -
KB 300NiCr - Ni - Co - B - W60 - 66 (a)++++++++ -
KB 350NiCr - Si - B - W60 - 66 (a)+++++++++
-
TypeKB 100
-
AlloyFe
-
Alloy componentsNi - C - B
-
Hardness [HRC]58 - 65
-
Abrasion resistance++
-
Corrosion resistance+
-
TypeKB 109
-
AlloyFe - Cr
-
Alloy componentsNi - Mo - Cu - C - B
-
Hardness [HRC]64 - 69
-
Abrasion resistance+++
-
Corrosion resistance+++
-
TypeKB 200
-
AlloyNi - Co
-
Alloy componentsCr - Mo - B
-
Hardness [HRC]48 - 56
-
Abrasion resistance+
-
Corrosion resistance+++++
Buiten cilinder materiaal tabel
Net als 5 verschillende bimetaallegeringen, werken wij ook met verschillende backingmaterialen. De keuze voor het juiste backingmateriaal wordt gemaakt op basis van de interne procesdruk en het cilinderontwerp. De verschillende materiaalopties garanderen een onberispelijk gebruik van de cilinder.
-
Type
Yield point at 300°C
Toepassing
-
KB 25250 N/mm2Extrusion
-
KB 37370 N/mm2Extrusion
-
KB 63630 N/mm2Injectie
-
KB 13130 N/mm2Extrusion
-
KB 48480 N/mm2Extrusion & Injectie
Cylinder toepassingen
Nitrided Cylinder
Contacteer ons-
Laag1,8509
-
Materiaal componentenCr - Al - Ni
-
Hardheid [HRC]950-1100 Hv (65-67 Hrc)
-
Afmeting [mm]Ø 55
-
Abrasieve weerstand+
-
Corrosie weerstand+
Bimetallic Cylinder KB100/109
Contacteer ons-
LegaKB109
-
Materiaal componentenFe - Cr
-
Hardheid [HRC]64 - 69
-
Afmeting [mm]Ø 200
-
Abrasieve weerstand+++
-
Corrosie weerstand+++
Bimetallic Cylinder KB300/350
Contacteer ons-
LegaKB350
-
Materiaal componentenNi - Tungsten carbide
-
Hardheid [HRC]60 - 66
-
Afmeting [mm]Ø 150
-
Abrasieve weerstand+++++
-
Corrosie weerstand++++
